板式橡膠支座

GJZ矩形板式橡膠支座	GYZ圓形板式橡膠支座	四氟乙烯滑板式橡膠支座

板式橡膠支座是由多層橡膠片與薄鋼板硫化、粘合而成,它有足夠的豎向鋼度,能將上部構造的反力可靠的傳遞給墩臺;有良好的彈性,以適應梁端的轉動,又有教大的剪切變形能力,以滿足上部構造的水平位移。

在上述的板式橡膠支座表面粘覆一層厚2mm-3mm的聚四氟乙烯板．就制作成聚四氟乙烯滑板式橡膠支座。它除了具有豎向剛度與彈性變形，能承受垂直荷載及適應梁端轉動外，因聚四氟乙烯板的低摩擦系數，可使梁端在四氟板表面自由滑動，水平位移不受限制：特別適宜中、小荷載，大位移量的橋梁使用。

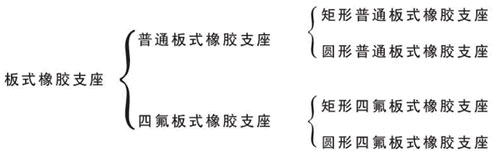

板式橡膠支座的產品分類

1、 我們根據橋梁板式橡膠支座的結構型式分類如下:

普通板式橡膠支座(GJZ矩形板式橡膠支座 GYZ圓形板式橡膠支座)與四氟乙烯滑板式橡膠支座( GYZF4圓形四氟滑板式橡膠支座,GJZF4矩形四氟板式橡膠支座)

1、普通板式橡膠支座（GJZ系列、GYZ系列）依靠自身的剪切變形來適應梁體的伸縮位移。

2、四氟乙烯滑板式橡膠支座（GJZF4系列、GYZF4系列）依靠四氟乙烯滑板與不銹鋼板的相對滑動來適應梁體的位移，位移量大。

3、球冠系列橋梁板式橡膠支座在傳力均勻性上，明顯優于普通橋梁板式橡膠支座。它能有效地、可靠地將上部結構的荷載傳遞到橋墩上，并且極大的改善了在支座按裝過程中產生的偏壓脫空等不良現象，特點適應于坡橋、彎橋、斜橋、曲線橋等布置復雜的橋梁上。

板式橡膠支座代號表示方法

板式橡膠支座的適用范圍

1、普通板式橡膠支座（GJZ系列、GYZ系列）依靠自身的剪切變形來適應梁體的伸縮位移。

2、四氟乙烯滑板式橡膠支座（GJZF4系列、GYZF4系列）依靠四氟乙烯滑板與不銹鋼板的相對滑動來適應梁體的位移，位移量大。

3、球冠系列橋梁板式橡膠支座在傳力均勻性上，明顯優于普通橋梁板式橡膠支座。它能有效地、可靠地將上部結構的荷載傳遞到橋墩上，并且極大的改善了在支座按裝過程中產生的偏壓脫空等不良現象，特點適應于坡橋、彎橋、斜橋、曲線橋等布置復雜的橋梁上。

4、板式橡膠支座適用于跨度小于30m、位移量較小的橋梁.不同的平面形狀適用于不同的橋跨結構,正交橋梁用矩形支座;曲線橋、斜交橋及圓柱墩橋用圓形支座.

5、四氟板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁.它還可用作連續梁頂推及T型梁橫移中的滑塊.矩形、圓形四氟板式橡膠支座的應用非別與矩形、圓形普通板式橡膠支座相同.

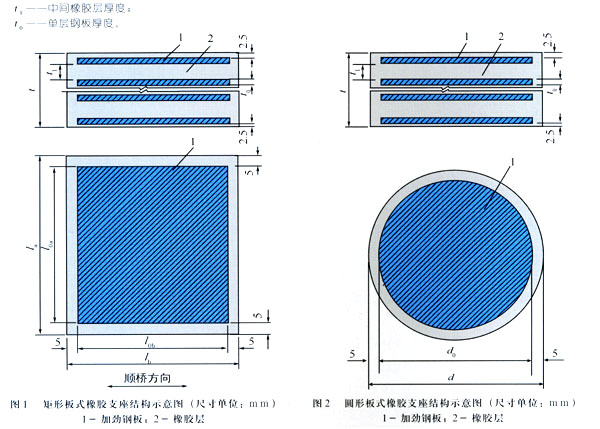

普通板式橡膠支座結構示意圖

GJZ矩形板式橡膠支座、GYZ圓形板式橡膠支座參數表
