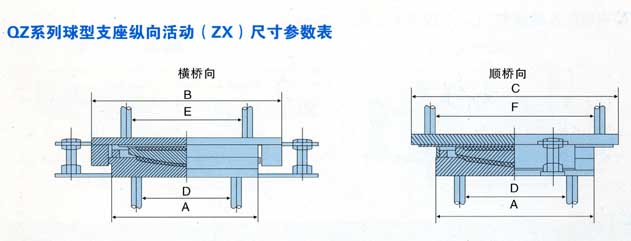

QZ球型支座縱向活動(ZX)尺寸參數表

支座	支座	A	B	C			D	E	F			H	支座重量kg			地腳螺栓
反力	轉角			e=	e=	e=			e=	e=	e=		e=	e=	e=	直徑×長度
(KN)	θ(rad)			±50	±100	±150			±50	±100	±150		±50	±100	±150	M×L
1000	0.01～0.02	300	410	410	510		240	290	350	450		79	76	83		M20×400
1500	0.01～0.02	350	460	460	560		290	330	400	500		84	97	106		M20×400
2000	0.01～0.02	400	510	510	610		320	360	430	530		89	127	136		M20×400
2500	0.01～0.02	445	555	555	655		355	395	450	550		105	184	197		M24×460
3000	0.01～0.02	480	600	590	690	750	380	420	470	570	670	110	220	234	248	M24×460
4000	0.01～0.02	540	670	650	750	850	430	470	530	630	730	115	289	304	320	M27×500
5000	0.01～0.02	600	710	710	810	910	490	530	580	680	780	127	385	405	425	M30×500
6000	0.01～0.02	660	770	770	870	970	530	570	640	740	840	137	490	513	535	M33×550
7000	0.01～0.02	710	820	820	920	1020	570	610	680	780	880	147	613	640	668	M36×500
8000	0.01～0.02	740	850	850	950	1050	605	645	720	820	920	152	699	728	756	M39×600
9000	0.01～0.02	790	900	900	1000	1100	640	680	760	860	960	162	850	884	918	M42×600
10000	0.01～0.02	825	965	935	1035	1135	665	705	790	890	990	167	938	974	1009	M42×600
12500	0.01	910	990	1000	1100	1200	710	790	800	900	1000	191	1125	1162	1198	M45×600
	0.015	930	1010	1020	1120	1220	730	810	820	920	1020		1162	1200	1237
	0.02	960	1040	1050	1150	1250	760	840	850	950	1050		1228	1267	1305
15000	0.01	990	1080	1080	1180	1280	790	880	880	980	1080	207	1414	1454	1494	M48×600
	0.015	1010	1100	1100	1200	1300	810	900	900	1000	1100		1462	1502	1543
	0.02	1040	1130	1130	1230	1330	840	930	930	1030	1130		1550	1591	1633
17500	0.01	1050	1150	1140	1240	1340	810	910	900	1000	1100	211	1673	1715	1758	M56×800
	0.015	1090	1190	1180	1280	1380	850	950	940	1040	1140		1775	1819	1863
	0.02	1120	1220	1210	1310	1410	880	980	970	1070	1170		1854	1899	1944
20000	0.01	1110	1210	1200	1300	1400	870	970	960	1060	1160	227	2007	2057	2106	M60×800
	0.015	1150	1250	1240	1340	1440	910	1010	1000	1100	1200		2124	2175	2226
	0.02	1180	1280	1270	1370	1470	940	1040	1030	1130	1230		2215	2267	2319

QZ球形盆式鋼支座外觀尺寸及重量表
QZ球型盆式支座(ZX)縱向活動支座主要尺寸表-球形鋼支座重量
QZ球型盆式支座(DX)多向活動支座主要尺寸表-球形支座重量
QZ球型盆式支座(GD)固定支座主要尺寸表-球形鋼支座重量
