產品簡介

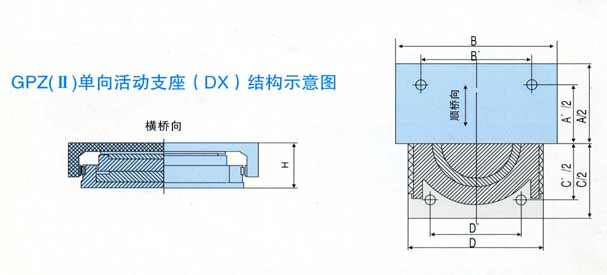

GPZ(II)DX結構示意圖

GPZ(II)盆式橡膠支座單向活動支座（DX)主要尺寸重量表
規格(MN)	縱向位移(mm)	橫向	主要尺寸（mm）								重量kg	預埋底柱
規格(MN)	縱向位移(mm)	位移	A	A'	B	B'	C(D)	C'	D'	H	重量kg	d×L
GPZ(Ⅱ)0.8DX	±50±100±150	±3	320 420 520	280 380 480	315	220	265	230	180	75	34.2 38.8 43.1	Φ40×250
GPZ(Ⅱ)1.0DX	±50±100±150	±3	340 440 540	300 400 500	340	245	290	250	200	80	42.6 47.8 53.1	Φ40×250
GPZ(Ⅱ)1.25DX	±50±100±150	±3	360 460 560	320 420 520	370	275	320	280	230	85	52.5 58.3 61.0	Φ40×250
GPZ(Ⅱ)1.5DX	±50±100±150	±3	380 480 580	340 440 540	410	300	350	310	260	90	66.9 73.9 80.9	Φ40×250
GPZ(Ⅱ)2.0DX	±50±100±150	±3	420 520 620	380 480 580	460	350	400	360	310	100	96.0 104.9 113.8	Φ40×250
GPZ(Ⅱ)2.5DX	±50±100±150	±3	460 560 660	420 520 620	505	395	45	405	355	105	122.3 132.3 142.4	Φ40×250
GPZ(Ⅱ)3DX	±50±100±150	±3	485 585 685	435 535 635	565	425	485	435	370	110	157.3 169.6 182.1	Φ40×250
GPZ(Ⅱ)3.5DX	±100±150±200	±3	620 720 820	570 670 770	600	460	520	470	400	115	202.6 216.7 230.8	Φ40×250
GPZ(Ⅱ)4DX	±100±150±200	±3	640 740 840	590 690 790	635	485	555	505	435	130	285.5 275.5 292.9	Φ40×250
GPZ(Ⅱ)5DX	±100±150±200	±3	690 790 890	635 735 835	710	545	620	560	480	140	338.5 358.5 378.7	Φ50×300
GPZ(Ⅱ)6DX	±100±150±200	±3	740 840 940	680 780 880	770	600	680	620	540	150	423.4 446.3 468.7	Φ50×300
GPZ(Ⅱ)7DX	±100±150±200	±3	780 880 980	720 820 920	820	650	730	670	590	160	516.7 542.5 568.1	Φ50×300
GPZ(Ⅱ)8DX	±100±150±200	±3	810 910 1010	740 840 940	890	690	780	710	620	170	634.0 664.7 695.5	Φ60×300
GPZ(Ⅱ)9DX	±100±150±200	±3	850 950 1050	780 880 980	935	725	825	755	665	180	744.9 778.9 813.0	Φ60×300
GPZ(Ⅱ)10DX	±100±150±200	±3	980 1080 1180	910 1010 1110	985	770	875	800	715	190	907.1 944.9 982.3	Φ60×300
GPZ(Ⅱ)12.5DX	±150±200±250	±3	1060 1160 1260	980 1080 1180	1100	860	970	890	780	205	1205.4 1251.1 1291.1	Φ70×350
GPZ(Ⅱ)15DX	±150±200±250	±3	1130 1230 1330	1050 1150 1250	1190	950	1060	980	870	220	1513.7 1565.9 1618.2	Φ70×350
GPZ(Ⅱ)17.5DX	±150±200±250	±3	1190 1290 1390	1105 1205 1305	1295	1030	1145	1060	935	235	1887.6 1949.1 2010.6	Φ70×350
GPZ(Ⅱ)20DX	±150±200±250	±3	1250 1350 1450	1155 1255 1355	1375	1100	1225	1130	1000	250	2263.9 2332.1 2400.2	Φ80×350
GPZ(Ⅱ)22.5DX	±150±200±250	±3	1310 1410 1510	1220 1320 1420	1450	1180	1300	1210	1080	260	2620.3 2694.2 2768.1	Φ80×350
GPZ(Ⅱ)25DX	±150±200±250	±3	1370 1460 1560	1270 1360 1460	1540	1240	1370	1270	1120	270	3058.8 3134.3 3229.2	Φ90×400
GPZ(Ⅱ)27.5DX	±150±200±250	±3	1440 1510 1610	1310 1410 1510	1610	1310	1440	1340	1190	280	3476.1 3539.8 3161.7	Φ90×400
GPZ(Ⅱ)30DX	±150±200±250	±3	1500 1560 1660	1400 1460 1560	1670	1370	1500	1400	1250	290	3903.9 3975.0 4072.7	Φ90×400
GPZ(Ⅱ)32.5DX	±200±250±300	±3	1610 1710 1810	1500 1600 1700	1750	1420	1560	1450	1270	300	4470.0 4577.1 4684.7	Φ100×400
GPZ(Ⅱ)35DX	±200±250±300	±3	1650 1750 1850	1540 1640 1740	1810	1480	1620	1510	1330	310	4949.3 5064.3 5179.3	Φ100×400
GPZ(Ⅱ)37.5DX	±200±250±300	±3	1690 1790 1890	1580 1680 1780	1890	1540	1680	1570	1370	320	5512.0 5637.2 5762.4	Φ100×400
GPZ(Ⅱ)40DX	±200±250±300	±3	1730 1830 1930	1620 1720 1820	1940	1590	1730	1620	1420	330	6003.4 6134.9 6266.5	Φ100×400
GPZ(Ⅱ)45DX	±200±250±300	±3	1840 1910 2010	1710 1780 1880	2070	1680	1840	1710	1510	345	7109.8 7214.2 7361.8	Φ110×450
GPZ(Ⅱ)50DX	±200±250±300	±3	1930 1990 2090	1800 1860 1960	2160	1770	1930	1800	1600	360	8124.9 8222.9 8383.6	Φ110×450
GPZ(Ⅱ)55DX	±200±250±300	±3	2030 2060 2160	1890 1920 2020	2280	1860	2030	1890	1680	375	9130.3 9468.8 9665.4	Φ120×450
GPZ(Ⅱ)60DX	±200±250±300	±3	2110 2130 2230	1970 1990 2090	2360	1940	2110	1970	1760	390	10484.5 1026.4 10718.8	Φ120×450
注:表中數據除規格以"MN"計及注名者外,均以毫米為單位.

GPZ(II)盆式橡膠支座外觀尺寸及重量表
GPZ (II)單向活動支座（DX型）主要尺寸重量參數表
GPZ (II)雙向活動支座（SX型）主要尺寸重量參數表
GPZ (II)固定支座（GD型）主要尺寸重量參數表
