產品簡介

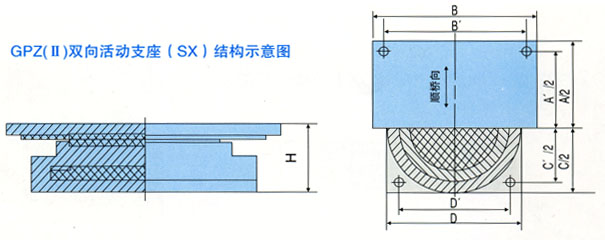

GPZ(II)SX結構示意圖

GPZ(II)盆式橡膠支座雙向活動支座(SX)主要尺寸重量表單位:mm
規格(MN)	縱向位移(mm)	橫向	主要尺寸（mm）							重量	預埋底柱
		位移	A	A'	B	B'	C(D)	C'(D')	H	重量	預埋底柱
		（mm)	A	A'	B	B'	C(D)	C'(D')	H	Kg	d×l
GPZ(II)0.8SX	±50 ±100 ±150	±40	320 420 520	280 380 480	300	260	245	200	75	26.9 30.1 33.4	φ40×250
GPZ(II)1.0SX	±50 ±100 ±150	±40	340 440 540	300 400 500	320	280	270	225	80	33.9 37.6 41.3	φ40×250
GPZ(II)1.25SX	±50 ±100 ±150	±40	360 460 560	320 420 520	340	300	300	250	85	42.0 46.0 50.0	φ40×250
GPZ(II)1.5SX	±50 ±100 ±150	±40	380 480 580	340 440 540	360	320	330	275	90	52.5 57.0 61.5	φ40×250
GPZ(II)2SX	±50 ±100 ±150	±40	420 520 620	380 480 580	400	360	385	320	100	78.7 81.7 90.6	φ40×250
GPZ(II)2.5SX	±50 ±100 ±150	±40	460 560 660	420 520 620	440	400	425	355	105	100.1 107.0 113.8	φ40×250
GPZ(II)3SX	±50 ±100 ±150	±40	490 590 690	440 540 640	465	415	465	385	110	124.1 131.7 139.3	φ40×250
GPZ(II)3.5SX	±100 ±150 ±200	±40	620 720 820	570 670 770	500	450	500	415	115	159.2 168.2 177.2	φ40×250
GPZ(II)4SX	±100 ±150 ±200	±40	640 740 840	590 690 790	540	490	540	450	130	210.4 221.8 233.3	φ40×250
GPZ(II)5SX	±100 ±150 ±200	±40	690 790 890	630 730 830	600	540	600	500	140	271.6 284.7 297.8	φ50×300
GPZ(II)6SX	±100 ±150 ±200	±40	740 840 940	680 780 880	655	595	655	540	150	341.7 356.5 371.3	φ50×300
GPZ(II)7SX	±100 ±150 ±200	±40	780 880 980	720 820 920	705	640	705	580	160	423.7 444.3 458.9	φ50×300
GPZ(II)8SX	±100 ±150 ±200	±40	810 910 1010	735 835 935	755	680	755	630	170	512.2 532.2 552.2	φ60×300
GPZ(II)9SX	±100 ±150 ±200	±40	850 950 1050	775 875 975	800	720	800	660	180	608.2 630.7 653.1	φ60×300
GPZ(II)10SX	±150 ±200 ±250	±40	980 1080 1180	905 1005 1105	845	765	845	700	190	736.9 762.0 787.0	φ60×300
GPZ(II)12.5SX	±150 ±200 ±250	±40	1060 1160 1260	970 1070 1170	945	855	945	780	205	983.4 1013.6 1043.9	φ70×350
GPZ(II)15SX	±150 ±200 ±250	±40	1130 1230 1330	1040 1140 1240	1030	940	1030	860	220	1215.2 1280.5 1315.9	φ70×350
GPZ(II)17.5SX	±150 ±200 ±250	±40	1190 1290 1390	1100 1200 1300	1110	1020	1110	920	235	1531.4 1572.4 1612.8	φ70×350
GPZ(II)20SX	±150 ±200 ±250	±40	1250 1350 1450	1150 1250 1350	1190	1090	1190	990	250	1861.8 1911.2 1957.6	φ80×350
GPZ(II)22.5SX	±150 ±200 ±250	±40	1310 1410 1510	1210 1310 1410	1260	1090	1260	1050	260	2166.2 2217.1 2268.5	φ80×350
GPZ(II)25SX	±150 ±200 ±250	±40	1360 1460 1560	1250 1350 1450	1340	1160	1340	1110	270	2510.1 2597.9 2651.2	φ90×400
GPZ(II)27.5SX	±150 ±200 ±250	±40	1410 1510 1610	1300 1400 1500	1410	1230	140	1170	280	2898.8 2961.5 3019.5	φ90×400
GPZ(II)30SX	±150 ±200 ±250	±40	1470 1560 1660	1360 1450 1550	1470	1300	1470	1220	290	3277.3 3331.5 3403.2	φ90×400
GPZ(II)32.5SX	±200 ±250 ±300	±40	1610 1710 1810	1490 1590 1690	1525	1360	1525	1270	300	3714.1 3788.9 3963.8	φ100×400
GPZ(II)35SX	±200 ±250 ±300	±50	1650 1750 1850	1530 1630 1730	1585	1460	1585	1320	310	4113.9 4225.5 4307.0	φ100×400
GPZ(II)37.5SX	±200 ±250 ±300	±50	1690 1790 1890	1570 1670 1770	1645	1520	1645	1370	320	4581.9 4669.0 4756.2	φ100×400
GPZ(II)40SX	±200 ±250 ±300	±50	1730 1830 1930	1610 1710 1810	1690	1570	1690	1410	330	4993.3 5085.5 5177.7	φ100×400
GPZ(II)45SX	±200 ±250 ±300	±50	1810 1910 2010	1680 1780 1880	1800	1660	1800	1500	345	5870.9 5973.3 6075.8	φ110×450
GPZ(II)50SX	±200 ±250 ±300	±50	1890 1990 2090	1760 1860 1960	1890	1750	1890	1570	360	6751.0 6861.5 6977.9	φ110×450
GPZ(II)55SX	±200 ±250 ±300	±50	1990 2060 2160	1850 1920 2020	1990	1850	1990	1660	375	7832.4 7921.5 8047.2	φ120×450
GPZ(II)60SX	±200 ±250 ±300	±50	2070 2130 2230	1930 1990 2090	2070	1930	2070	1720	390	8823.7 8907.7 9011.9	φ120×450
注:表中數據除規格以"MN"計及注明者外,均以毫米為單位.

GPZ(II)盆式橡膠支座外觀尺寸及重量表
GPZ (II)單向活動支座（DX型）主要尺寸重量參數表
GPZ (II)雙向活動支座（SX型）主要尺寸重量參數表
GPZ (II)固定支座（GD型）主要尺寸重量參數表
